Добовий графік навантаження житлових будинків
При виборі трансформаторів важливо розуміти добовий графік навантаження. З промисловими об'єктами все набагато складніше, а ось у житлових будинків досить постійний добовий графік споживання електроенергії. Добовий графік навантаження впливає на вибір трансформатора.
Знаю, багато хто з вас стежать за моїм блогом. Нещодавно я розповідав про вибір трансформатора для котеджного селища. В тій статті я намагався хоч якось обґрунтувати трансформатор 100 кВА для 31 будиночка, тому що цього хотів РЕМ, а до вихідних даних було все досить складно. За розрахунком вийшло, що для цього кількості будинків і трансформатора 63 кВА цілком достатньо.
Розуміння добового графіка навантаження стане в нагоді при розрахунку навантажень існуючої трансформаторної підстанції. У нас зараз дуже люблять в технічних умовах на електропостачання писати такий пункт.
В інтернеті на одному з сайтів я знайшов реальний добовий графік навантажень для 62-квартирного будинку з газовими плитами. Я сподіваюся, ця інформація достовірна, принаймні графік дуже схожий на реальний.

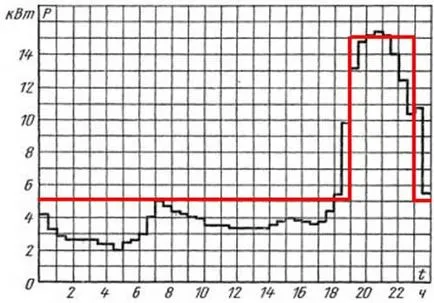

Добовий графік навантаження (62-квартирний будинок з газовиі плитами)
Червоною лінією на графіку я привів наш графік до двоступінчастим, як прийнято в електропостачанні. При виборі трансформаторів використовують значення К1 і К2, які як раз відповідають нижньому і верхньому значенню.
Як бачимо з графіка, вечірній максимум споживаної навантаження триває близько 4 годин, в решту часу ж навантаження на трансформатор буде в 3 раз менше, ніж у вечірній час.
Якщо звернутися до наших нормативних документів, то питома навантаження на одну квартиру була б трохи менше 1,4 кВт або Рр = 86,8 кВт. А що бачимо в дійсності? 15кВт До речі, хто знає визначення та фізичний зміст розрахункового навантаження?
Ви думаєте графік не вірний? Давайте знайдемо середнє споживання однією квартирою.
20 * 5 + 4 * 15 = 160кВт * год / добу - споживає весь будинок.
160 * 30/62 = 77,4кВт * год / місяць - споживає одна квартира.
Думаю, отриманий результат викликає сумнів, хоча у мене середнє споживання в квартирі близько 40 кВт * год, правда у мене немає ні телевізора, ні пральної машини, ні мікрохвильової печі, замість ламп розжарювання використовую світлодіодні лампи
Проаналізуємо ще будинок на 501 квартиру з газовими плитами:

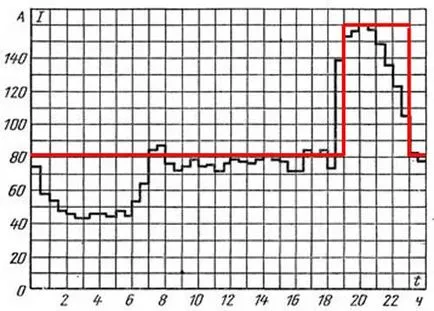

Добовий графік навантаження (501-квартирний будинок з газовиі плитами)
Тут співвідношення споживаної навантаження в вечірній максим в 2 рази більше ніж в денний і нічний час.
В місяць на одну квартиру виходить: (20 * 80 + 4 * 160) * 30/501 = 134 кВт * год.
Результати відрізняються майже в 2 раз. Можливо, в першому будинку тільки однокімнатні квартири.
А зараз повернемося до нашого котеджного селища.
Я більше схиляюся до того, що ставлення К2 / К1 буде близько 3.
Приймемо, що кожен будинок буде споживати в місяць 600 кВт. Насправді я дуже сильно сумніваюся, що середнє споживання у них буде більше 300 кВт. Тут не йдеться про якісь особняках, в яких є басейни, сауни і т.п. Приватний будинок моїх батьків в селі споживає близько 300 кВт / місяць, ніж вони там тільки не користуються.
Знайдемо Рмах - споживана навантаження в вечірній максимум. Доведеться згадати шкільну математику.
31 будинок, 31 день в місяці, тоді:
Рмах = 56 кВт або S = 60 кВА
Тобто К1 = 20 кВА, а К2 = 60 кВА
Все одно я не маю рації, що трансформатора 63 кВА досить для нашої навантаження в 31 будинок? Даному трансформатору не доведеться працювати навіть з перевантаженням, а якщо подивитися перевантажувальну здатність трансформатора в нашому режимі роботи, то запас по потужності у нього буде ще близько 30%.

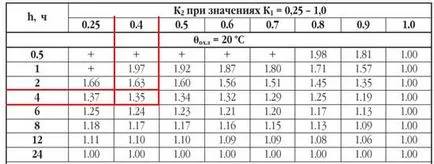

Перевантажувальна здатність трансформатора
Варто зауважити, що добовий графік квартир і будинків з електричними плитами трохи відрізняється. Тут є додатково піки вранці і вдень, але вони менше в порівнянні з вечірнім максимумом.
Зараз на блозі (в лівій колонці) розміщений опитування якраз по цій темі. Не полінуйтеся відповісти лише на одне питання.
