Допоміжними елементами електричної системи, що використовуються практично на всіх промислових і побутових об'єктах, є подрозетники. З їх допомогою виконується закріплення електро фурнітури в попередньо підготовлених в сіні нішах.
Основні характеристики пристрою

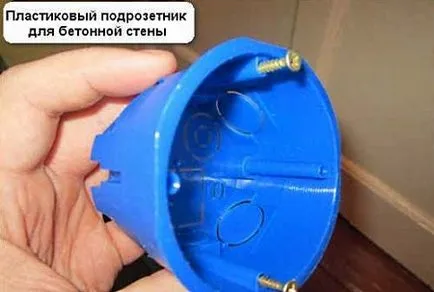

Підрозетники по бетону встановлюються в місцях підключення до електромережі електротехнічних пристроїв: розеток, вимикачів, датчиків руху та інше. Виріб виглядає як ПВХ коробка квадратної або круглої форми, оснащена з лицьового боку відкритим корпусом зі спеціальними отворами для під'єднання електротехнічних елементів і кабелю. Так само в коробці є різні вирізи, що забезпечують фіксацію цих приладів.
Розміри підрозетників по бетону виглядають наступним чином:
- діаметр, вимірюваний всередині пристрою - 60 мм, 68 мм;
- глибина коробки - від 25 мм до 80 мм (найбільш затребувана - 40 мм, 45 мм);
- відстань між осями - 71 мм.
Найзручнішими при монтажі вважаються вироби, що мають розмір 68х45 мм, виготовлені з поліпропілену. Всі кріплення виконуються за допомогою саморізів. Блоки формуються при використанні корпусних каналів (в цьому випадку потрібно видалити бічні канали) або попередньо приготованих кабелів. Установка підрозетника, що має повну заводську комплектацію, є найбільш зручним рішенням.
Установка пристрою в бетон
Перед тим, як встановити підрозетники в бетон, слід ознайомитися з різними способами проведення робіт:
- установчі отвори пробиваються в стіновий поверхні з цегли, бетону, газобетону, подрозетник фіксується в ніші гіпсовим розчином, який слід приготувати заздалегідь;
- підготовка ніш в стіні з подальшою фіксацією корпусу вироби спеціально передбаченими розпірні лапками;
- застосування замість підрозетників спеціальних монтажних конструкцій відповідного розміру, які будуть служити підставою, де кріпляться електротехнічні прилади.
Оптимальна відстань від дверей до розетки дорівнює 20 см.
Як зробити отвір в бетоні перфоратором
Щоб правильно зробити отвір для підрозетника в бетонній стіні, слід дотримуватися наступного алгоритму. На початку потрібно приготувати інструменти та матеріали необхідні для виконання робіт:
- Звичайний олівець;
- перфоратор;
- бури для перфоратора, мають діаметр 8 мм;
- коронка, діаметр якої дорівнює 68-70 мм - для установки підрозетника;
- лінійка або жорстка рулетка;
- рівень;
- спеціальна насадка-лопатка для перфоратора.

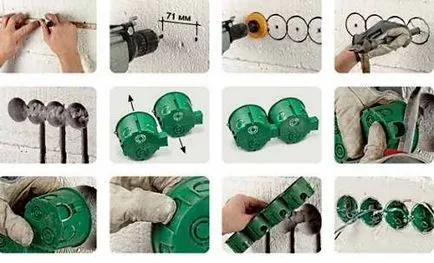

Центр отвору під коронку намічається олівцем на стіні. При бажанні зробити кілька заглиблень, для установки блоку підрозетників, починати розмітку слід з крайнього пристрою. Через намічений центр за рівнем проводиться лінія, рівна довжині всього блоку. Далі слід намітити центральну точку для інших пристроїв, Робиться це за допомогою рулетки, дотримуючись відстань 71 мм до кожної наступної точки.
Бур 8 мм встановлюється на перфоратор, за допомогою якого робляться отвори в кожному наміченому центрі. Глибина виїмок 5-6 см. Після цього, коронка по бетону, що має діаметр 68-70 мм, вставляється в перфоратор, і намічаються розміри майбутнього отвору.
Далі потрібно пробурити отвори по розміченому контуру. Їх має бути не менше 12 штук. Це спростить виконання ніш в бетоні.
Отвори слід поглибити на 50 60 мм, використовуючи перфоратор з коронкою. Використовуючи насадку лопатку, необхідно вибити з отворів зайвий бетон.
З огляду на, що стандартний діаметр підрозетника для бетону дорівнює 67 мм, готувати коронка повинна бути близько 70 мм.
Глибина ніші повинна забезпечити повне утоплення в стіні пластмасового корпусу вироби (запас - 4 мм).
Виконання ніші болгаркою
Підготовка ніші болгаркою займе набагато менше часу, але сильно забруднить приміщення. Принцип роботи полягає в тому, що диск болгарки робить розрізи, які мають різні напрямки, в місці розмітки. Після цього шматки матеріалу вибиваються зубилом до отримання потрібної глибини.

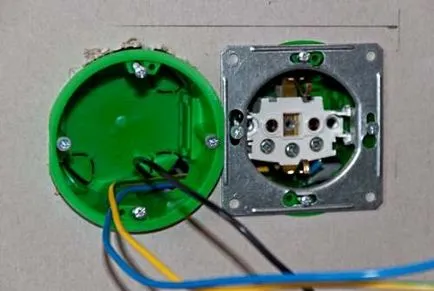

Після закінчення робіт необхідно впевнитися в правильному встановленні пластмасового корпусу вироби: він повинен бути повністю втоплений в стіні і щільно зафіксовано. Потім слід завести кабель, за допомогою якого підводиться електричний струм до розетки, в отвір, що знаходиться на задній стінці підрозетника.
Заключний етап монтажу передбачає фіксацію в отворі встановленого підрозетника за допомогою гіпсового розчину. Корпус слід очистити від гіпсових надлишків після повного висихання розчину.
гіпсовий розчин
Для приготування розчину будуть потрібні:
- ємність для змішування складу;
- гіпс будівельний, медичний або алебастр.
Невелика кількість сухої суміші висипається в ємність. Помішуючи склад, акуратно додаємо воду. Розчин повинен мати однорідну сметанообразную консистенцію.
Розчин дуже швидко твердне (2-3 хвилини). Тому готувати його краще невеликими дозами.
Фіксація підрозетника на розчин
Перед тим як вставити підрозетник, отвір слід рясно змочити водою, яка виконає функцію грунтовки. Вода вбирається протягом 3-5 хвилин. Шпателем наносимо всередину отвору гіпсовий склад. Після чого підрозетник, з підведеною до нього проводом, вставляється в нішу. Розчин повинен видавитися назовні через прорізи отворів.
Пристрій потрібно вирівняти таким чином, щоб гвинтики виявилися розташованими горизонтально поверхні підлоги, а стакан заглибився в стіну повністю. Перевірити установку можна рівнем, прикладеним по діагоналі до виробу. Стакан, зафіксований розчином в ніші, рухати не слід до повного застигання гіпсу. Після висихання, надлишки гіпсу видаляються.
