Привіт, шановні відвідувачі та гості сайту «Нотатки електрика».
Сьогодні Кнутов Євген Володимирович вирішив поділитися з нами своїм досвідом з модернізації металевих підрозетників і заодно взяти участь в конкурсі «Електрика своїми руками».
Запропонований ним спосіб вельми цікавий і заслуговує на увагу, особливо для тих, у кого в квартирах досі встановлені металеві подрозетники, а розетки і вимикачі регулярно «випадивают» з них.
Всім напевно доводилося свого часу стикатися з такою проблемою, як вивалюються розетки і вимикачі зі своїх законно встановленими місцями. Це зазвичай відбувається в будинках старої споруди, де подрозетники були металевими: хрущовки, панельні 9-ти поверхівки.
Згодом зусилля розставляти вусиків (не знаю як по-розумному називаються) падає, та й сам стакан підрозетника розхитується. Що раніше я тільки не робив - підкладав, посилював, ставив нову начинку, але весь час один підсумок - все вивалюється. А потім я дізнався, подорослішавши і попрацювавши, що є пластикові підрозетники, і в них можна вставляти розетки і вимикачі, так що буде триматися майже вічно. Але ось як вирішити проблему в старих будинках, не будеш же все вибивати, обмазувати, розводити купу сміття, щоб замінити одну розетку. Ми з хлопцями придумали спосіб. Сама заміна проводилася на квартирі у моєї бабусі, так як ремонт звичайно ж не планувався.
Все бовтається і не тримається.
Варто металевий підрозетник, а зусилля розставляти вусиків не вистачає.
Будемо здійснювати його заміну на нашу способу.

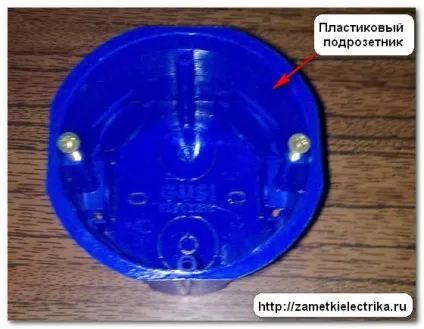

Беремо стандартний підрозетник для бетону, але не складальної конструкції. Я вважаю за краще фірму Gusi, за якісний пластик і ціну, на зразок 8 рублів. Звертаємо увагу на можливість кріплення для начинки вимикача, завдяки чому все дуже міцно тримається.

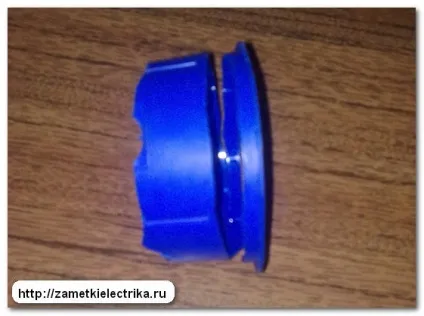

Акуратно відрізаємо задню частину про нього, щоб не зламати і самому не порізатися.
Відрізаємо передню частину - саме грань, так як це нам допоможе повністю помістити решту в старий металевий підрозетник. Робимо так, щоб нічого не зламалося і не тріснуло, потрібна невелика практика в цьому. Але завдяки саме якісному пластику, конструкція залишається Целікова. Не забуваємо і про те, щоб не відрізати різьблення під кріплення начинки вимикача.

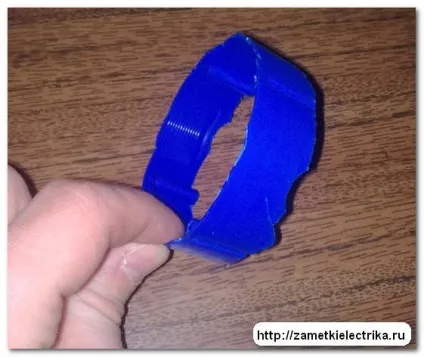

Ось таке колечко у нас виходить.

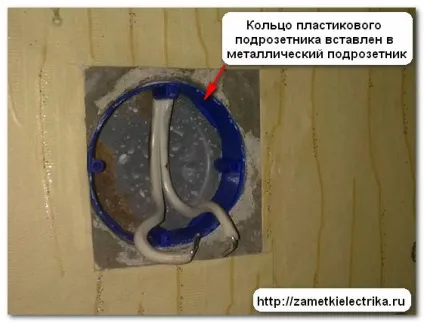

Потім це колечко маємо в старому металевому підрозетники. Якраз дуже туди підходить. Виставляємо так, щоб потім кріплення від розетки збіглися з отворами, куди все прикручується, як на картинці нижче.

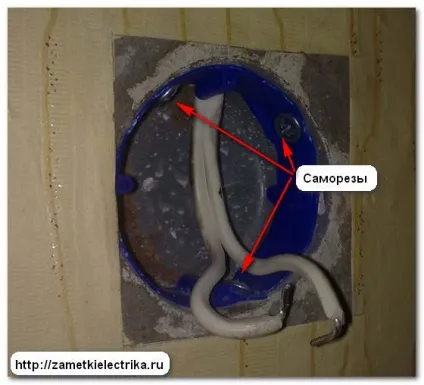

Потім робимо хід конем. Беремо маленькі шурупи ( «клопи») З штуки і по діагоналі укручуємо їх, скріплюючи пластик і метал.
Благо, що навколо старого підрозетника завжди бетон старий і є порожнини. Виходить мертва конструкція. Чому три? Так як більше вже може нашкодити цілісності конструкції, пластик не залізо.
Ну а потім вставляємо наш новий вимикач. Серія «Етюд» моєї улюбленої фірми Schneider Electric.
Вирівнюємо за допомогою крепежкі.
Цей спосіб модернізації металевих підрозетників не раз виручав мене на виїзді, а люди весь час дивувалися, що розетка або вимикач можуть мертво сидіти на своєму місці.
Даний спосіб вимагає практики, але все одно він дуже простий в реалізації.
Дякуємо за увагу.
Пропоную Вашій увазі ще кілька статей по темі установки підрозетників, розеток і вимикачів:
молодчина! дуже просте рішення і толковое.Как тільки не виходили з ситуацій. і кілька шарів лінолеуму підкладали до метал.подроз. і наждачку щоб не вислизала))) За мою 15-річну практику щедевра було звичайно підкладання шматочків ізоляції кабелю ВВГ-П (ВВП). А ось ще вихід з положення з грубим порушенням пож. безпеки. шматочки картону. якісь палички (трісочки), пластик. гофра ит.д ... Після таких кулібіних додається роботи у служби 04 ((
До речі. акуратніше обрізати пласт.подроз. вийшло б УШМ (болгар), коли немає під рукою - шматком пиляльного полотна по металу. У мене в інструменті валяється таке, і скажу я вам, колеги, що воно буває дуже корисним і незамінним в деяких випадках.
Спробував пластмасовий підрозетник вставити в залізний, виходить не дуже (вірніше зовсім не виходить, можливо досвіду замало), саморіз закручуючись в метал, розігріває пластмасу і пливе. А ось в старі пластмасові виходить. У них і стінки товстіший, і саморіз тримає добре. Робив так тому що не можна було, щось ламати (ремонт вже пройшов). Зазвичай сажу на ротбанд.
Олександр, треба на початку вдарити по саморізи, щоб він пробив дірку в підрозетники, а потім закручувати
Є спосіб закріпитися і в металеву коробку.
по-перше: знімемо лапки кріплення механізму розетки і пассатижами розгинаємо їх (вони зазвичай трохи загнуті-так ось цей загин треба розігнути ще трохи)
по-друге: (і в цьому весь секрет) після того як розетка помішані на своє місце в коробці-треба підвести кріпильні лапки щоб вони злегка упиралися в краю коробки-як і повинні ... а ось далі найцікавіше, затягуйте ЛАПКИ ОДНОЧАСНО ДВОМА викрутки ВІДРАЗУ При таких умовах кріплення механізм розетки або вимикача не "совається» з боку в бік а точно, рівномірно і сильно притискається (практично втягується) всередину коробки і сидить там дуже міцно.
Якщо зрізати задню частину склянки, то вийде кільце, а воно дуже слабке, та й робити його важко .Проще зрізати ПЕРЕД ножицями по металу, або ножем, та й то якщо випирає. При цьому отвори для саморізів остаются..Еслі провід заважає (виходить не з центру) то робимо поперечний розріз (від переду
до заду) тими ж ножицями або бокорезами. Кріпимо пластик до металу клопами (при наявності
шурика) або дюбель-саморізами, просвердливши Перфо уздовж стіни крізь пластик, метал і бетон, бажано по діагоналі. Для кріплення розетки. в склянці використовую саморізи 3,5 * 25. Склянки використовую червоні
Спробував даний спосіб. Відпиляв ножівкою нижню частину склянки, верхню НЕ відпилюють. Заздалегідь виконав отвори для шурупів (ножем) Приклади вийшло кільце в залізному склянці (увійшло дуже щільно) зазначив олівцем місця отворів на залізному стакане.После цього вийняв кільце і пробійником і молотком зробив поглиблення в зазначених під отвори місцях (щоб свердло під час свердління не йшло в сторону) .Просверліл отвори свердлом, закріпив шурупами кільце, підключив і закріпив розетку шурупами. Тримається міцно, використовував установчу коробку УПП 68 / 45.1.1.
Я роблю простіше - беру зубило і наношу два удари в місце де повинні виявитися лапки розетки або вимикача. У образовавшічся поглибленнях лапки тримаються настільки міцно, що це не порівняти з пластиковою коробкою і вирвати їх звідти можна хіба що ломом. ☺
Є розетки і вимикачі у яких взагалі немає лапок для удержанія.І ще, у Вашому випадку, потім не просто зберегти горизонталь, хоча, як варіант може і пойдет.Я, іноді, роблю не багато по другому.Между стіною і краєм підрозетника, широкої викруткою відгинають краю підрозетника до центру, теж тримається все добре, але цей варіант хороший на бетонних стенах.На цегляних може відвалиться штукатурка.
Я не зрозумів, чому просто не можна замінити підрозетник цілком?
Взагалі не бачу сенсу випилювати з пластикового підрозетника наружнюю частина, потім пріколхожівать її до металевого підрозетників на саморізи ...
металевий підрозетник видаляється за 30 секунд - його потрібно просто по всьому діаметру пассатижами згинати всередину і в підсумку він дістається звідти.
І поставити новий підрозетник на алебастр - справ на 5 хвилин, з яких довше замішуєш алебастр і потім відмивати все від нього засохлого)
Підрозетники є різної глибини, у мене в місті шнайдер (зелені) - 45мм, вони замість металевого підрозетника не встають, треба ще довбати, а ось Hegel (червоні) - 40 мм, вони прекрасно встають! Але якість пластика у Шнайдера краще - він пластичнее. Правда, це виходить на другий план, тому що немає сенсу продовбують ці 5мм, особливо в дуже старому будинку, і в якому залишається стара проводка.
Глибина у Шнайдера і Хегель, можливо, буває різна, тому перед покупкою треба в будь-якому випадку поміряти або подивитися в інтернеті по артикулу!
А якщо в квартирі вже зроблений ремонт, наклеєні нові шпалери, як тут бути? Ви своїм алебастром все навколо забруднить, а відмити, як було, вже не вийде.
Дякуємо!
В якості експерименту, дві розетки зміцнив - за цим методом - з «клопами», і одну - без оних.
Всі три розетки тримаються бездоганно. При установці без «клопів», сили «сидіння» пластмасовою коробки в залізному склянці вистачає, щоб вся підсумкова конструкція відмінно трималася на своєму місці.
А ось в будинку, де «стаканчиків» спочатку немає, а є просто отвори в бетонній панелі - не зовсім вийшло. Отвір панелі було менше пластикового підрозетника, і встановити «кільце», що не поламавши, не вдалося. У підсумку, розрізав колечко, вставив в панель, а наявні у розетки вусики і самі пластикові розеткові деталі распёрлі всю конструкцію, до прийнятної міцності підсумкової конструкції.
З гріхом, але закріпилося.
Я вже давно користуюся таким методом, але саморізи закручую не збоку, а в дно старої металевої коробки. Просто я пластмасову коробку не обрізають, за всі рази не було такої потреби.
